المقدمة:
الجلفنة بالغمس الساخن هو طريقة فعالة للحفاظ على المعدن من التآكل ، والمنتجات المستخدمة على نطاق واسع في منشأة هيكل الصلب في صناعات مختلفة. ضع الأجزاء الفولاذية المكسدة بالصدأ في غلاية سائلة 450 ميكرو-ذائبة ، مما يجعل الزنك يلتصق على سطح الجزء الفولاذي لتحقيق مقاومة ضد التآكل المعدني.
T عملية التكنولوجيا
1.Hot تراجع الجلفنة العملية التكنولوجية
2. عملية عملية التشغيل التلقائي بالكامل
2.1 رافعة يدوية التشغيل لتحميل الموقف ، والتعليق يدويا في المجموعة ، إشارة عند الانتهاء ؛
2.2 معدات المعالجة المجلفنة الأسطوانة الأوتوماتيكية الكاملة قبل رفع الشغل إلى خزان إزالة الشحوم ، خزان الشطف ، خزان الحمض وخزان التدفق على التوالي ، ثم وضعت في منطقة التفريغ.
2.3 العمل في منطقة التفريغ يدخل في سلة التحميل بعد أن يكون الرصاص في تجفيف مرور بواسطة المواد المساعدة ، يتم رفع الشغل بواسطة آلة التفريغ إلى سائل الزنك.
2.4 غمر في سائل الزنك من خلال غمر نظام الزنك ، ورفعها بواسطة أجهزة الطرد المركزي وأجهزة الطرد المركزي بعد إرضاء وقت الغمر ثم الانتقال إلى منطقة التفريغ ؛
2.5 صب الشغل إلى تفجير الزنك والتبريد والتخميل.
2.6 أخيرا تصب في حزام ناقل التفريغ ، التخزين بعد الاختبار.
Pro.Production خط المعدات الأساسية والأداء والمعلمات
1) نظام أوتوماتيكي لنقل الحركة
1. أداء المعدات وتكوين المكونات
1.1 رافعة جسرية أوتوماتيكية نوع رافعة جسرية إن الرافعة المتنقلة عبارة عن غرفة ختم معالجة سابقة ، تتحرك بين جانبي الخزان.
معلمات المعدات:
① المحرك الرئيسي: L31m (طول القضبان) * W2.3 (المسافة بين مركزين للسكك الحديدية) * H4.5m (المرافق المساعدة المحيطة)
نوع العملاق السكك الحديدية قطب واحد قطب واحد تخليل: 1 مجموعة ، مستوى السفر V = 6-15m / min (التحكم في التردد) ، عملية الرفع V = 5-15m / min (التحكم في التردد) ، رفع الارتفاع 3200mm ، رفع الجودة ≤ 1000 كجم (تحتوي على القطب ، الرف والوزن قطعة)
الملعب الملعب: 10 دقيقة (فوق 10 دقيقة يمكن ضبط)
ارتفاع الارتفاعات لمادة تحميل المواد هو 1 متر
1.2 عربة المواد المساعدة و معرض التجفيف:
الحجم: 6500mmx700mm
الطاقة: 18KW
1.3 ناقل التفريغ
الحجم: 3000mmx700mm
الطاقة: 12KW
2) المعدات ، ومنع التآكل منشأة.

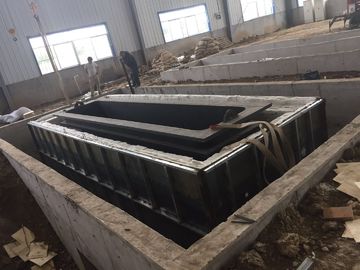

1. دبابة المضادة للتآكل:
هيكل الخزان: يصنع أساسًا خرسانيًا على الأرض ويعزز تقوية التثبيت للاستخدام الخارجي.
معلمات دبابة:
| اسم | خافت (L * W * هم) | الكمية | وظيفة |
| خزان الشحوم | 1580 * 700 * 1000 | 6sets | إزالة الزيت والصدأ |
| خزان الحمض | 1580 * 700 * 1000 | 3 مجموعات | إزالة الصدأ |
| خزان الشطف | 1580 * 700 * 1000 | 4sets | |
| خزان التدفق | 1580 * 700 * 1000 | 1 مجموعة | سطح نشط من الشغل |
2. نظام وزنها:
التحكم الآلي ، والحد الأقصى هو 100KG / سلة ، والدقة هي ± 2kg
3. نظام وضع في وعاء
معدات كاملة ، تسجيل الوقت في وعاء ، 1 سلة / دقيقة (تحت وقت الغمر يسمح الفرضية)
4. نظام الغمر في وعاء:
معدات الإرسال ، التحكم في وقت الغمر حسب ضربات الإنتاج.
5. خارج نظام الطرد المركزي وعاء
المعدات كلها ، والتحكم الآلي ، مع وظيفة أجهزة الطرد المركزي لصناعة السيارات
6. نظام تعبئة السلة المجلفن:
السيطرة على تحول سلة وفقا لنبض تلقائيا
فوق الطاقة الإجمالية 20KW
4) بعد العلاج:
1. تفجير نظام الزنك:
تحميل وتفريغ المواد تلقائيا ، والقدرة هي 2KW
2. نظام التبريد:
تحميل وتفريغ المواد تلقائيا ، والقدرة هي 2KW
3. نظام التخميل:
تحميل وتفريغ المواد تلقائيا ، والقدرة هي 2KW
4. نظام سبين التجفيف:
تحميل وتفريغ المواد تلقائيا ، والقدرة هي 5KW
Ⅵ. معدات حماية البيئة (غبار الزنك ومياه الصرف وحمأة النفايات)
1. ضباب حمض الهيدروكلوريك ونظام معالجة غاز العادم
ضباب حمض الهيدروكلوريك أساسا من خزان الغسيل الحمضي وبخار خزان الصهريج ، هو خليط من الضباب الحمضي والبخار.
1.1 تصميم التكنولوجيا
مخطط تدفق عملية امتصاص ضباب الحمض
1.2 وصف الجهاز:
1.2.1 غرفة مختومة الضباب الحمضي: حجم حوالي 16500 * 2500 * 3000mm
• وضع خطة استثمارية معقولة ، واختيار وحدة نموذج عقلاني.
• توفير تخطيط المعدات مجانا ، تخطيط المصنع بالنسبة لك.
• توفير مؤسسة المعدات المجانية والرسم. إذا لزم الأمر ، قم بتقديم إرشادات تقنية في الموقع للمعدات
• بناء الأساس.
• توفير تركيب المعدات والتكليف ، وضمان التشغيل العادي لخط الإنتاج.
• توفير التدريب التقني المهني لمساعدة موظفيك على دراية بالمعدات في أسرع وقت ممكن.
نقطة رئيسية تقنية خط الإنتاج:
يتكون المشروع من ثلاثة أنظمة ، هو نظام الجلفنة بالغمس الساخن ، نظام التحكم البيئي ، النظام اللوجستي ، المشروع الإجمالي مبني على حماية البيئة ، توفير الطاقة وخفض القوى البشرية.
التكنولوجيا الرئيسية:
1. مشروع خط إنتاج جلفنة ساخنة لحماية البيئة أوتوماتيكية بالكامل
2. نظام التحكم اللوجستي التلقائي ، يمكن أن تذهب على التكيف في الوقت الحقيقي وفقا لنبض الإنتاج ، واستخدام الموارد بكفاءة.
3. الفرن يعتمد الطاقة النظيفة لتسخين وعاء الزنك ، فرن كهربائي ce التحكم الآلي temperatur ، إطالة عمر خدمة وعاء الزنك
4. جميع جمع النفايات النفايات مغلقة ، والمعالجة المركزية والتفريغ القياسية ، صفر الانبعاثات.
Ⅱ. المعايير الفنية
1. حجم وعاء الزنك: وعاء غير حديدي ، وعاء من السيراميك 4 × 1 × 1m ، السعة حوالي 26 طن.
2. الإخراج: 1000t / year
3. نوع التدفئة: التدفئة الكهربائية
4. تحول العمل: 3 التحول (8 ساعات / التحول ، سنة عمل 300 أيام ، 3 نوبات ، يوم عمل 20h)
5.Layout: شكل حلقة ، وثلاثة عبر تمتد 6.5 متر ، وطول 36.4m ، والتفاصيل في خطة التخطيط.
6. الكهربائية والماء
1.6 إن أقصى طاقة للمعدات الكهربائية هي حوالي 500Kw.
6.2 في المتوسط ، يحتاج إنتاج 1ton 0.01m 3 من الماء ، لا يمكن أن يقل الضغط عن 0.2MPa.
6.3 يكون مستوى PH من الماء هو 6.5 إلى 8 ، مياه الصنبور ، مياه الأنهار أو مياه الآبار يمكن تبنيها ، وذلك أساسا لتكميل الاستهلاك أثناء الإنتاج.
7. نظام معالجة حماية البيئة: غاز النفايات والمعالجة الصلبة المبذر لإنتاج صحي.
8. الهواء المضغوط: ينزف الضغط 0.6Mp / cm 2 ، الهواء الطلب 6m 3 / h.

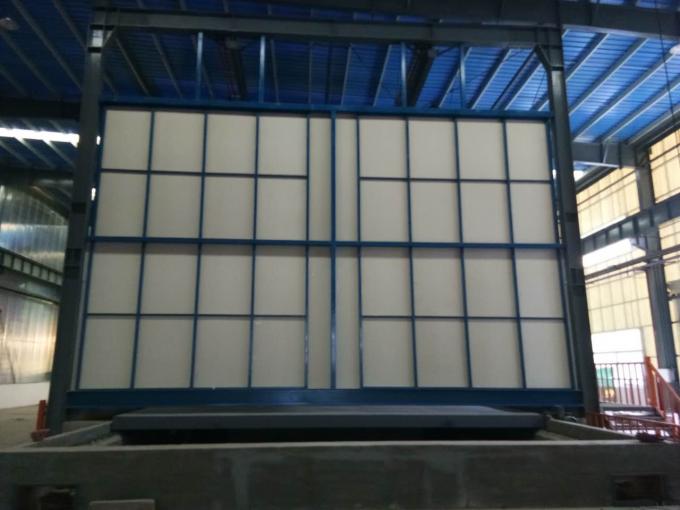

هيكل غرفة مختومة: لوحة راتينج اصطناعية تشكيل بروفيل على الهيكل الهيكلي الفولاذية ، يمكن أن تحقق مقاومة للتآكل أكثر من عشرين عاما ، هي لوحة غرفة مختومة مصنوعة خصيصا فقط في شركتنا. قم بإدخال نافذة شفافة على حائط الغرفة المختوم ، حيث يكون عمال المنافع على منصة الهيكل الفولاذية لمراقبة وتشغيل ظروف العمل. تثبيت المداخن على جانب واحد من جدار الخزان الحامضي والمسافة إلى الأرض هي 2.5m عالية ، ضباب حمض الضباب إلى برج تنقية الضباب الحمضي بواسطة مروحة السحب المستحثة.
1.2.2 برج تصميم تصميم المعلمات:
ضباب حامض المداخن حمض ضباب برج التنظيف في المغلقة علاج الضباب الحمضي تنتج الضربة. تقوم ثلاث مجموعات من نظام الجمع بتجميع إنتاج ضباب الحمض وفقًا للسعة الفعلية للمرافق ، مرة أخرى من خلال رذاذ الخمور القلوي وتنقية نظام الغسيل لتنقية.
عززت الألياف الزجاجية من البلاستيك الطرد المركزي مروحة
قدرة الانفجار: 13000m3 / ساعة
ضغط الرياح: 2600pa
معدل العمل: 15kw
ب. دبابة لتنقية ضباب الحمض
مظهر المعدات: Φ1.8m × 5.1m
المادة: ص
حجم المعالجة: 18000 m3 / h سرعة برج البرج الفارغة: 1.5 m / s
طبقة الرذاذ: 2 مستويات وقت الاتصال: المقاومة الإجمالية: 10 ثانية
برج تنقية: 900 باسكال
خاتم Raschig ، وارتفاع الحشو الدائري pall: 500 ملم (3 مستويات)
نسبة السائل الغاز: 500: 1
مضخة circulating
التدفق: 25 م 3 / ساعة
المصعد: 24m power: 15KW (3sets)
1.3 توقع التأثير
التركيز المبدئي للرذاذ الحمضي هو حوالي 43 ملغم / م 3 ، بعد تغطية المصيدة المغلقة في امتصاص رذاذ الماء ، كفاءة تنقية حمض الهيدروكلوريك حوالي 95 ٪ ، بعد امتصاص رذاذ غاز العادم في الغلاف الجوي.
2. نظام معالجة الغبار الزنك
الحوكمة
س: هل الصانع؟
ج: نعم ، نحن مصنع. لدينا 2 مصانع و فريقنا التقني. welcome لزيارتنا.
س: أي نوع من مدة السداد يمكنك القيام به؟
a: يمكننا قبول t / t و l / c.
س: ما المعلومات التي تحتاجها قبل تقديم الاقتراح؟
a: قطر الأنبوب ، مجموعة سمك ، الاستخدام ، المواد الخام الصلب الصف ، وزن لفائف ودرجة تلقائية.
س: ماذا أفعل إذا بدأت نشاطًا تجاريًا جديدًا؟
ج: اتصل بنا على الفور ، ونحن نقدم استشاري مجاني لخدمة ما قبل البيع. كما يمكننا مساعدتك في حل المواد الخام (لفائف الصلب) ، وتدريب العمال ، وسعر السوق الدولية.
س: كيف تفعل تأكيد الجودة؟
a: لدينا فريق خاص للقيام qa صارمة ، هذه هي واحدة من نقاط القوة لدينا:
(1) سيتم اختبار كل علبة تروس لمدة 8 ساعات مع الزيت داخل لضمان عدم وجود تسرب.
(2) سيتم فحص كل رمح للقفزة توسيط.
(3) سيتم فحص كل الأسطوانة للتأكد من فحصها في نطاق أجزاء التحمل الحساسة لجميع الأبعاد.
س: لماذا يجب أن أختار لك ، ما هي الاختلافات بينك وبين الموردين الصينيين الآخرين؟
ج: نحن نركز على هذه الصناعة لأكثر من 20 عاما ، وخاصة في آلات تصنيع الأنابيب. خطنا لتصنيع الأنابيب يتم تصديره مباشرة إلى روسيا وفيتنام والهند وإندونيسيا والعديد من الدول الأخرى في آسيا وأفريقيا والشرق الأوسط وأمريكا الجنوبية.
وصف 2.Process:
استخدام مروحة استخراج الغبار من غرفة مختومة إلى مرشح الحقيبة ومن ثم من خلال حاجز البرج والكرة المجوفة لزيادة مساحة سطح المعالجة ، واعتماد الرش wahout وتصفية الجسيمات الضارة ، لتصل إلى تأثير تنقية
2-3 مقدمة المعدات:
2.3.1 غرفة مختومة الدخان في خط الإنتاج: مجموعة 1 (8000 * 3700 * 3000mm)
كلا الجانبين من مدخل مجموعة مختومة والخروج في وقت مبكر ، عصا لوحة مقاومة للتآكل على الهيكل الصلب ، تثبيت ويندوز على كلا الجانبين ، يمكن أن يلاحظ ظروف غرفة مختومة. الماء المغلق مختومة نفسه ، من أجل منع تبخر الرطوبة تسبب تآكل المعدات .
2.3.2 جامع الغبار ذو كيس النفاث غير المباشر
المعلمات:
تفريغ حجم الهواء: 7200m 3 / h منطقة التصفية: 120㎡
معدل تصفية: 1M / دقيقة مقاومة مرفق: 1200-1500Pa
مرفق الضغط السلبي المستمر: 5000Pa
2.3.3 مروحة السحب المستحث
اختيار الناجمة عن ارتفاع في درجة الحرارة المقاومة مروحة الطرد المركزي ، مجموعة 1 ، معدل العمل هو 11 كيلوواط ، قدرة المناولة: 7200 م 3 / ساعة.
2.3.4 خرطوم الهواء: وفقا لهيكل مبنى المصنع لتحديد (يرجى الرجوع إلى تخطيط العملية)
2.3.5. بعد المعالجة ، تركيز الغبار (مسحوق) ≤120mg / م 3
Ⅶ. تصميم الكهربائية
1. مشروع يعتمد نظام التحكم الكهربائي TN - C - S.
2. اعتماد تصميم التأريض جيدة ، مع تدابير الحماية الكهربائية مثل ماس كهربائى ، الزائد ، التسرب.تصميم مبدأ الأسلاك بشكل منفصل الحالية الثقيلة والتيار ضعيفة.
3.start ، والتوقف ، والسيطرة ، وفي الوقت نفسه لديها تعليمات الحالية ، والجهد ، والجري ، ووقف.
4. كابل مقاومة للحرارة.
T خدمة تكنولوجيا
1. تقديم خطة تصميم لجلفنة الساخنة: الرسم التخطيطي التكنولوجيا لجلفنة ساخنة باستثناء ورشة عمل.
2. توفير المواد ، المعدات ، تصميم الكهرباء ، التصنيع ، التركيب و البناء لكامل خط الإنتاج. تستثنى ورشة العمل والمعدات العامة.
3. تقديم التصحيح بشكل عام في خط الإنتاج وتدريب الناس.
Ⅲ. تخطيط النظام
1. وصف تخطيط
1.1 النظر في عقلانية كل صهاريج جلفنة بالغمس الساخن وتحميل وتفريغ الشغل ، تعتمد خط الإنتاج بأكمله 1 عبر ، 6.5 متر ، تخطيط المصنع. تحميل * التفريغ في واحد عبر ، المواد الخام والمنتجات النهائية وعبر الاتصال في واحد عبر ، معدات الغلفنة الساخنة الأساسية تراجع في واحد عبر. (التفاصيل في CAD)
1.2 تحميل وتحميل الشغل العمل بشكل كامل ، وجميع العمليات الأخرى تشغيل automaticlly.
1.3 يتم تعيين جميع المعدات الأوتوماتيكية باليد / عملية تلقائية.
2. مخطط تخطيط الطائرة
