هذا النظام أوتوماتيكي تشغيل التدفئة النبضية تشعيل الفرن مصممة للخطوط الصناعية التدفئة الساخنة الغطس التي تتطلب سيطرة ثابتة على درجة حرارة حمام الزنك، توزيع حرارة موحدة،وموثوقية الإنتاج المستمر.

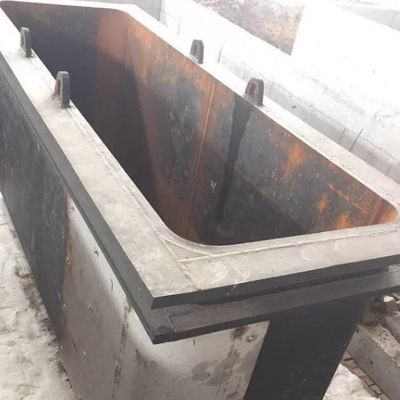

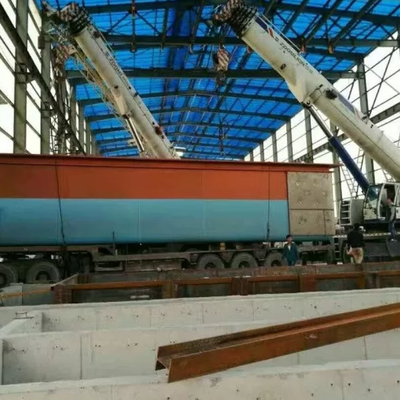

يجمع النظام بين هيكل غلاية الزنك ، فرن الاحتراق النبضي ، تنظيم حراري مزدوج المنطقة ، استرداد حرارة العادم ، والتحكم الآلي لـ PLC.مناسبة لبيئات إنتاج التصبغ على نطاق واسع مع أبعاد خزان مرنة ومتطلبات الحرارة العالية.

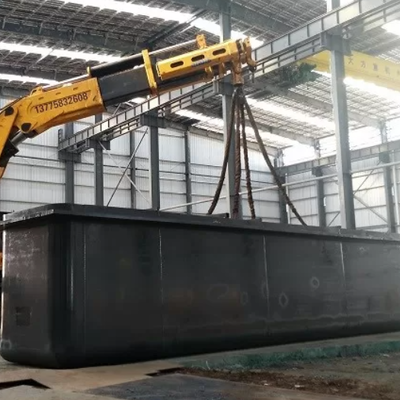

التكوين الهندسي النموذجي يدعم خزانات الزنك مثل7000 * 1200 * 2200 مم (L * W * D)وأجسام من الفرن حولها9000 *3200 *1800 مم، اعتمادا على القدرة الإنتاجية وتخطيط الخط.
في أنظمة التدفئة التقليدية للتصبغ ، فإن عدم استقرار العملية يأتي أساسا من:
| القضية | التأثير الفني |
|---|---|
| عجز الحرارة | استجابة بطيئة → تجاوز / انخفاض درجة حرارة حمام الزنك |
| تسخين فرن غير متساو | ارتفاع درجة حرارة المحلية → نوعية الطلاء غير المتسقة |
| لا يوجد استرداد حرارة | استهلاك الوقود العالي و نفايات الطاقة |
| ضعف رؤية العملية | مراقبة محدودة في الوقت الحقيقي لظروف الفرن |
| تراكم الإجهاد الحراري | عمر الخدمة المختصر لهيكل غلاية الزنك |
تم تصميم النظام حول التحكم الحراري المغلق وتحسين الطاقة:
| السمة | الوظيفة |
|---|---|
| سخان نبض عالي السرعة | تعديل ديناميكي لمدى الاحتراق |
| حلقة تحكم PID | تصحيح درجة الحرارة في الوقت الحقيقي |
| التبديل التلقائي للوضع | تسخين استقرار بالقرب من درجة حرارة الهدف |
| مكون | الوظيفة |
|---|---|
| غرف التدفئة في المنطقة 1 والمنطقة 2 | التوازن الحراري المستقل |
| العاملات الحرارية من النوع K (مجموعة مزدوجة) | مراقبة الرقابة والتحقق |
| أجهزة استشعار حمام الزنك | ردود فعل مباشرة لدرجة حرارة الزنك المنصهر |
| البند | الأداء |
|---|---|
| استخدام غازات الدخان | تسخين هواء الاحتراق الداخل |
| تحسين الطاقة | خفض استهلاك الوقود بنسبة ~ 10% (يعتمد على العملية) |
| الوحدة | الوظيفة |
|---|---|
| نظام التحكم بـ PLC | تنفيذ منطق العملية المركزية |
| واجهة HMI | مراقبة وتشغيل في الوقت الحقيقي |

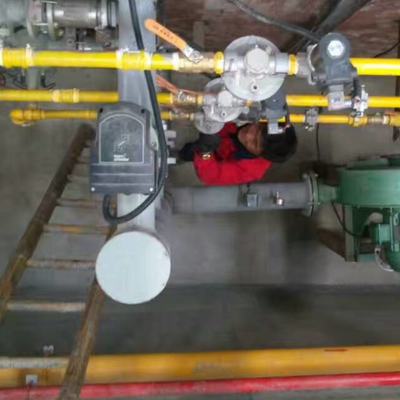

| صمامات تحكم التدفق | تعديل نسبة الوقود والهواء |
| نظام الإنذار | الكشف عن الأخطاء والتحويلات الأمنية |
| المعلم | القيمة |
|---|---|
| درجة حرارة عمل سائل الزنك | 435-450°C ±2°C |
| درجة حرارة دخان الفرن | ≤ 650 درجة مئوية |
| درجة حرارة جدار الفرن | ≤50 درجة مئوية |
| تقلبات الحرارة | ± 2°C |
| توحيد التدفئة | ± 2°C |
| معدل التدفئة | 60-200 درجة مئوية/ساعة قابلة للتعديل |
| المعلم | القيمة |
|---|---|
| تكوين المحرق | 2 وحدة |
| قوة المحرق | 450 كيلوواط * 2 |
| استهلاك الوقود | ~ 30 كجم/ساعة (شرط مرجعي) |
| نوع الوقود | الغاز الطبيعي / النفط الثقيل (اختياري) |
| المعلم | القيمة |
|---|---|
| سعة خزان الزنك | ما يصل إلى ~ 280 طن (اعتمادًا على التصميم) |
| حجم الخزان النموذجي | 7000*1200*2200 مم |
| قدرة الإنتاج السنوية | ما يصل إلى 20000 طن |
| البند الهيكلي | الوصف التقني |
|---|---|

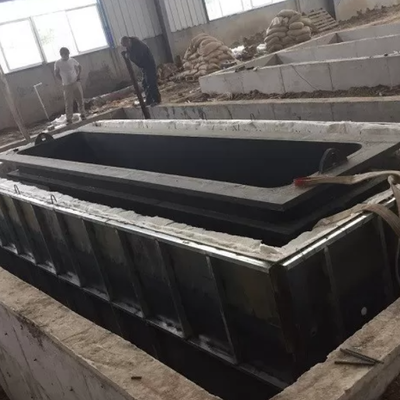

| قشرة الفرن | الهيكل المطاوئ للصفائح الفولاذية المقاومة 6 ملم |
| نظام العزل | وحدات الألياف المقاومة للحريق + ملء العزل |
| هيكل الدعم | الإطار الفولاذي للحد من تشوه وعاء الزنك |
| تصميم السلامة | اكتشاف تسرب الزنك + حفرة جمع |
| نظام الضغط | تصميم تخفيف ضغط الفرن للعمل الآمن |
| خطوة | عمل النظام |
|---|---|
| 1 | الحرارة تجمع بيانات درجة حرارة الفرن + حمام الزنك |
| 2 | PLC يقارن البيانات في الوقت الحقيقي مع نقطة الإعداد |
| 3 | خوارزمية PID تحسب إشارة التصحيح |
| 4 | صمام الهواء الموقد يعدل كثافة الاحتراق |
| 5 | نظام التبديل بين أنماط التدفئة / الاستقرار |
| 6 | درجة حرارة حمام الزنك تستقر تدريجياً ضمن النطاق المستهدف |
هدف السيطرة:الحفاظ على استقرار درجة حرارة حمام الزنك مع تقليل تأثيرات الإفراط والحرارة.
| العامل | منطق الاختيار |
|---|---|
| حجم الخزان | يحدد هندسة الفرن وتوزيع الحرارة |
| قدرة الإنتاج | يحدد قوة المحرق ومستوى النظام |
| نوع الوقود | تصميم نظام الغاز الطبيعي مقابل النفط الثقيل |
| مستوى الأتمتة | اليدوي / شبه التلقائي / تكامل كامل لـ PLC |
| نطاق الإنتاج | خط واحد مقابل نظام متواصل متعدد المناطق |
هيكل الفرن مزدوج المنطقة جنبا إلى جنب مع التحكم PID القائم على PLC يقلل من تقلب درجة الحرارة إلى ± 2 درجة مئوية في ظل التشغيل العادي.
نعم، فإنه يدعم الخزانات على نطاق واسع مثل 7000 * 1200 * 2200 مم أو الأبعاد الصناعية المخصصة اعتمادا على تصميم تخطيط.
نعم، النظام يدعم كل من الغاز الطبيعي والنفط الثقيل مع التحكم التلقائي في التدفق
يتم إعادة استخدام غاز العادم لتسخين هواء الاحتراق، مما يقلل من استهلاك الوقود بنحو 10٪ في ظل ظروف التشغيل القياسية.
تعزيز الهيكل، نظام اكتشاف تسرب الزنك، تصميم تخفيف الضغط، ومراقبة في الوقت الحقيقي كل ما يساهم في التشغيل المستقر على المدى الطويل.
