نظام التدفئة الآلي لمصنع الغلفان الساخن

XLYنظام التدفئة التلقائي لحاوية الزنك لمصنع الغزل الحار

الخصائص:

استنادا إلى خصائص تصميم عملية الغلفنة الساخنة، فإن المبدأ مثل هذا

تسخين نبض عالي السرعة، تسخين موحد، كفاءة حرارية عالية، تمديد عمر خزان الزنك.

نظام التحكم في التدفئة، العملية بأكملها لمراقبة البيانات في الوقت الحقيقي، تشخيص الأخطاء، إنذار.

استخدام غاز العادم لتسخين الهواء القادم، يمكن تخفيض تكاليف الوقود بنسبة 10%.

الخط الرئيسي لإنتاج خزانات التصبغ:

1خزان التصديق

1.1 وفقًا لحجم الهندسة ومتطلبات الإخراج من القطعة المصنعة المصنعة ، حجم الغلاية المصنعة (الطول × العرض × العمق × السماكة × عرض الحافة) ، القاع المستدير والزاوية المستديرة ،تحديد حجم طاقة الزنك"حساب الحجم الكلي للوزن (مع قضيب الفولاذ المعزز المطلوب من جانب وعاء الزنك) ، مادة هو XG-08.

1.2 معيار التصنيع:

يجب أن لا يكون للمادة لجزء الانحناء والإكثار علامة تمزيق ، يجب أن تكون جميع شقوق اللحام طبيعية ، مسطحة ومستقيمة ، لا يسمح بالقوة الميكانيكية لتصحيحها.

2 يجب أن تنفذ تخطيط الشق والمواد المشتركة JB / ZQ4000.3-86 المفصل المفصل واللحام تقييم معيار جمهورية الصين.

3 اختبار الشقوق لحام تنفيذ JB4730-94 وعاء الضغط غير المدمرة المعيار من جمهورية الصين.)

2تسخين خزانات الغلاف

2.1 المعلمات التقنية لفرن الغلفان

يتكون النظام من فرن التدفئة، نظام الحرق، نظام التحكم وهلم جرا.تحكم أفضل في درجة الحرارة في الفرن بحيث درجة حرارة السائل الزنك أكثر استقرار موحدة.).

2.2 الأبعاد

وفقًا لحجم الهندسة ومتطلبات الإخراج من قطعة العمل المصنعة ، حجم غلاية الصبغ (الطول × العرض × العمق × السماكة × عرض الحافة) ، على سبيل المثال:خزان التصبغ 7000×1200×2200mm ((L×W×D)جسم الفرن: 9000×3200×1800م

2.3 المعلم التقني

درجة حرارة عمل سائل الزنك (°C) 435-450 ± 2

درجة حرارة الفرن (الدخان) ((°C) ≤650؛

درجة حرارة جدار الفرن (°C) ≤50

تحمل تقلبات درجة الحرارة (°C): ± 2

توحيد تسخين جسم الفرن (°C):±2

عدد المحارق (وحدة): 2 وحدة ، 450 كيلوواط / وحدة ، الاستهلاك: 30 كجم / ساعة

2.4 معايير أخرى

جميع المصابيح المقاومة للانفجار (أنفاق الإضاءة)

2.5 الأداء الفني)

على سبيل المثال: خزان الغلفان 7000 × 1200 × 2200mm ((L × W × D)

9000×3200×1800ملم ((جسم الفرن)) الخام: 9000×3200×1800ملم

قدرة الإنتاج: 20000 طن / سنة

سعة الزنك في الخزان: 282 طن)

درجة حرارة عمل سائل الزنك: 435-450 درجة مئوية

درجة حرارة الفرن: 580 - 620 درجة مئوية

درجة حرارة الطاقة الكاملة ارتفاع السرعة: 60 ~ 200 ° C / h ، يمكن ضبطها تلقائيًا وفقًا لعرض المنحنى

طريقة الدخان: باستخدام مروحة إخراج الدخان، وفقًا لضغط الفرن، وسرعة ضبط تردد التيار المتردد.

2.6 أجزاء أساسية من الفرن

a. هيكل الفولاذ للفرن

بما في ذلك غلاف الفرن، وحدة القطن المقاومة للحريق، والبطانيات الحارقة، والمواد الأخرى

ب- هيكل الفرن:)

هيكل جدار الفرن الجانبي: الجزء السفلي من جسم الفرن والجوفة الداخلية من الطوب القياسي ، مع 6 ملم سميكة صفيحة الصلب لحام فرن غلاف في الهيكل ،التجويف بين لوحة الموقد مليء بالألياف الزجاجية، غلاف الفرن مصنوع من تعزيز الفولاذ.

هيكل الفرن: وضع الموقد عالي السرعة في كلا الطرفين من الترتيب المتعرج من جانب واحد من خزان التكيس ، طريقة استخراج الدخان باستخدام الجزء السفلي من الدخان المركزي.

تم تصميم جهاز تخفيف الضغط لنهر الدخان وجدار الفرن ، والذي يمكن أن يخفف بسرعة من ضغط الفرن.

يتم دعم خزان التصبغ بواسطة وعاء هيكل فولاذي للسيطرة على التشوه.)

تعيين جهاز إنذار تسرب الزنك، وحفرة جمع تسرب الزنك.)

3نظام التحكم في درجة الحرارة

3.1The temperature of the furnace is measured by the thermocouple and the setting temperature of the PLC (or temperature control meter) is compared with the PID operation of the temperature control meter (or PLC)، وتخرج إشارة النبض المقابلة للسيطرة على صمام الهواء لكل محرق.

4نظام تصميم الطرق الجوية

استخدام غاز العادم لتسخين الهواء القادم، يمكن تخفيض تكاليف الوقود بنسبة 10%.

5نظام التحكم التلقائي لفرن الغلفان

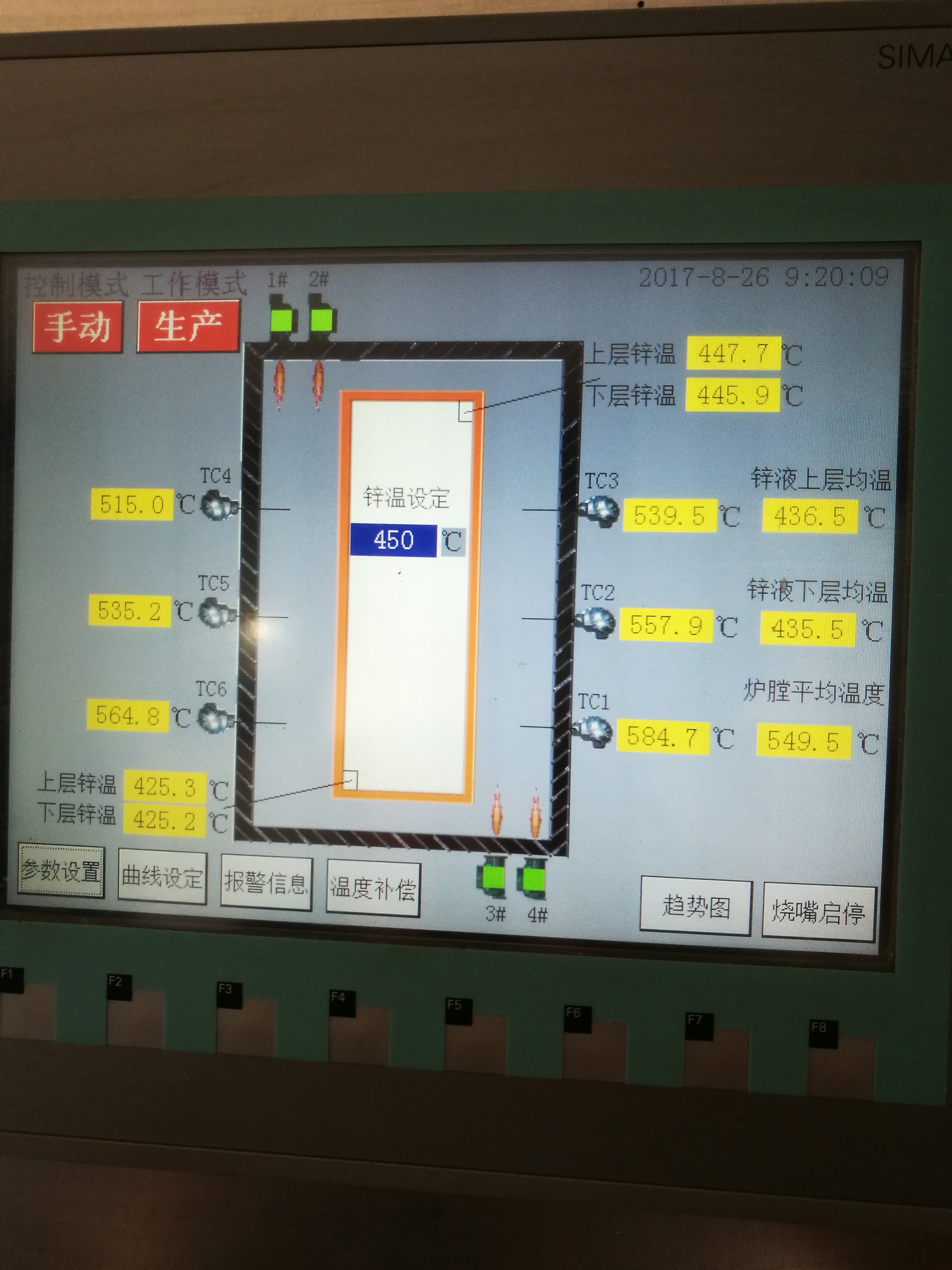

يتضمن نظام الأتمتة الأساسي للفرن جزأين: أتمتة الأدوات والأتمتة الكهربائية. وهو يتكون من واجهة الإنسان والآلة (HMI) ، PLC ، أداة الميدان ،جهاز تحكم درجة الحرارة، صمام تحكم التدفق وهلم جرا. ينقسم نظام التحكم إلى حالتين: يدوية وأوتوماتيكية.

يتم تقسيم الموقد إلى منطقتين ، اثنين من المزدوج الحراري من النوع K ، واحد هو المزدوج الحراري لتحكم درجة الحرارة ، والآخر للكشف عن هذه المنطقة والمقارنة ؛خزان التصبغ لديه اثنين من نوع ك ثيرموبول للكشف عن درجة حرارة سائل الزنكوظيفة التحكم هي التحكم في درجة حرارة الفرن للحصول على درجة حرارة مناسبة لسائل الزنك ، عندما تكون درجة حرارة درجة حرارة الزنك السائل قريبة من درجة الحرارة المستهدفة ،يبدأ النظام تلقائيًا في وضع التبريد أو الاحتباس الحراري (التصحيح التلقائي لدرجة حرارة الفرن)، درجة حرارة سائل الزنك ببطء قريبة من درجة الحرارة المستهدفة، ومنع فعالة تأثير الثبات من درجة الحرارة. من ناحية أخرى، عندما تبدأ درجة حرارة سائل الزنك في الانخفاض،ودرجة الحرارة أقل من نطاق الحرارة المحدد، سيتم تغيير النظام تلقائيًا إلى وضع التدفئة (يتم تصحيح درجة حرارة الفرن تلقائيًا) وتكرار العملية المذكورة أعلاه.يتم استكمال نظام التحكم بأكمله عن طريق ضبط ضغط الفرنضغط الوقود و ضغط الهواء
